监测型标配方案：BOMS分布式蓄电池在线监测系统

一、系统功能和特点

1、实时监测电池组充放电状态、总电压、充放电电流、环境温度、各单体电池电压、蓄电池内阻、极柱温度、极柱漏液、剩余容量（SOC）、放电可持续时间。

2、组网：将蓄电池组纳入动力环境监控系统，同时也能独立组网，实现对蓄电池组的全面监测和统一智能管理。

3、告警和预警：及时发现电池故障并发出告警，智能分析提前预警。

4、现场液晶显示、监测数据查询、声光告警、参数设置、手动内阻测试、告警数据存储。

5、通信接口及协议：2路上行RS485,2路干接点，开放式标准MODBUS协议。

6、告警方式：现场声光告警；软件支持邮件、短信(加装短信猫)、手机APP告警。

7、（选配）B/S架构的后台监控软件，网页方式浏览。

8、软件的实时数据展示方式：列表（数据表格）和图表（柱状图和趋势图），选择任何一节电池参数可自动生成24小时内的历史曲线图。电池电压、内阻、温度的均衡度直观显示。

9、软件具有权限管理、资产管理、告警管理、历史数据查询、分析、报表功能。

10、高精度：采用电子高精密测量技术，基础电压测量精度可以达到微伏级别，能真正准确测量电池内阻，针对性的抗干扰电路设计结合多种内阻测试模式，浮充状态下准确测量电池内阻。内阻测量精度可以通过千分之一的标准电阻进行验证。和福禄克或日置内阻仪测试结果基本一致。

11、安全保护：具有过压、过流、过温、短路、反接保护功能，确保系统本身安全可靠。

二、参数指标

1、蓄电池组充放电状态监测：充电、放电、浮充

2、蓄电池组总电压监测：范围0～1000V 精度<0.2%

3、充放电电流监测：范围0～1000A（可选50A/100A/150A/300A/500A/1000A） 精度<1%FS

4、单体电池电压：范围2V 0～3V  12V 0～16.5V 精度<0.1%

5、单体电池内阻：测量精度<2% 重复精度<2%

6、单体电池温度：-35℃～+125℃ 精度<0.5℃

7、数据刷新频率<5S

8、输入绝缘电阻：≥10MΩ，600V

9、通讯参数：波特率（4800/9600/19200/38400bps）可设

10、工作电源：管理模块为外接 DC12V，采集模块为电池取电。

11、温度：-20℃~85℃，湿度10%~80%，无冷凝

12、单体电池的漏液监测（选配）：每个极柱周围布置电池漏液传感器，准确定位极柱漏液电池。

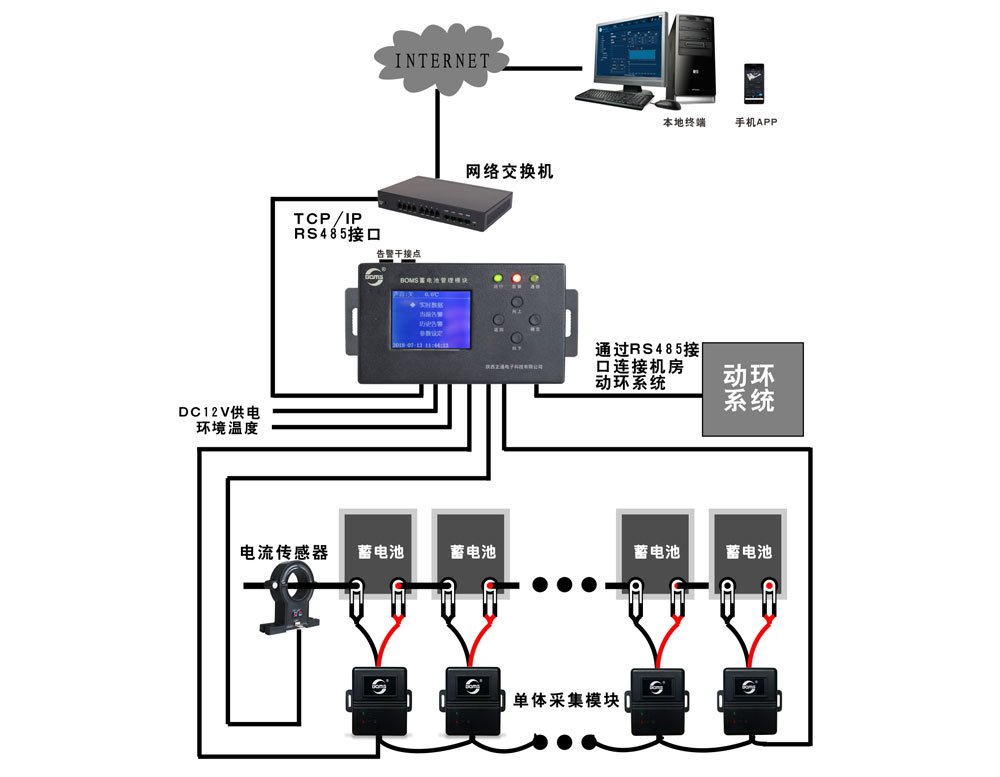

三、系统组成

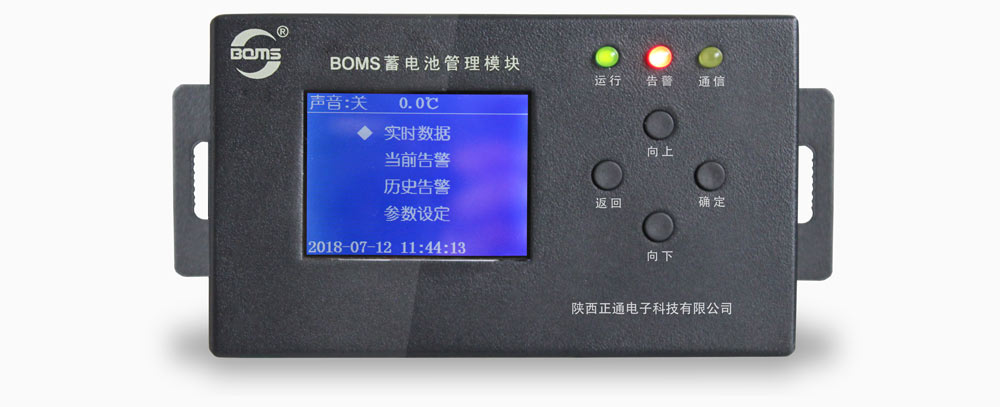

1、 蓄电池管理模块ZHT-JM01：负责蓄电池在线数据管理及显示的装置，能够显示蓄电池的实时数据、当前告警、历史告警数据查询、参数设定等，直接无需通过软件或其他设备就可以对单节模块进行编号，采集电池组充放电电流数据，将监测的数据向上传输。具有2路干接点，2路RS485接口。

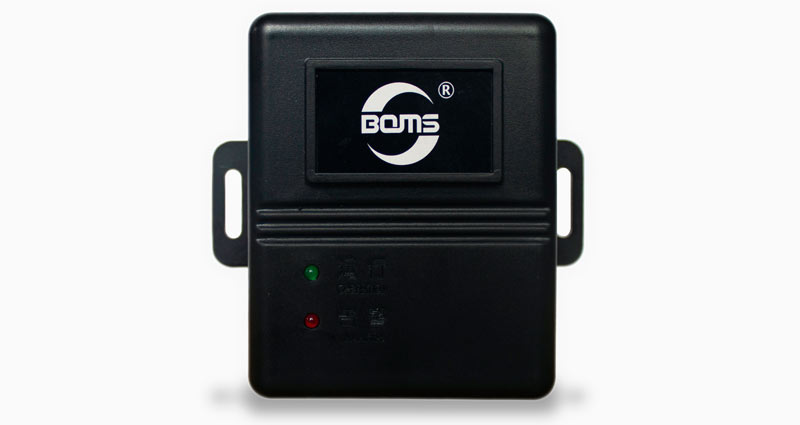

2、单体监测模块ZHT-CM：每个模块监测1节电池，采集电池单体电压、内阻、极柱温度、极柱漏液。模块之间采用手拉手环形通信方式。

3、采集维护线缆：标准配件（阻燃），每个单体监测维护模块配置1束。

4、极柱温度传感器：监测电池极柱温度。

5、霍尔电流传感器：监测电池组充放电电流。

6、（选配）极柱漏液传感器ZHT-LY01：布置安装在电池极柱周围，负责监测电池极柱漏液。

7、电源适配器：AC220V/DC12V或DC48/DC12V或DC220/DC12V;根据现场情况选择配置。

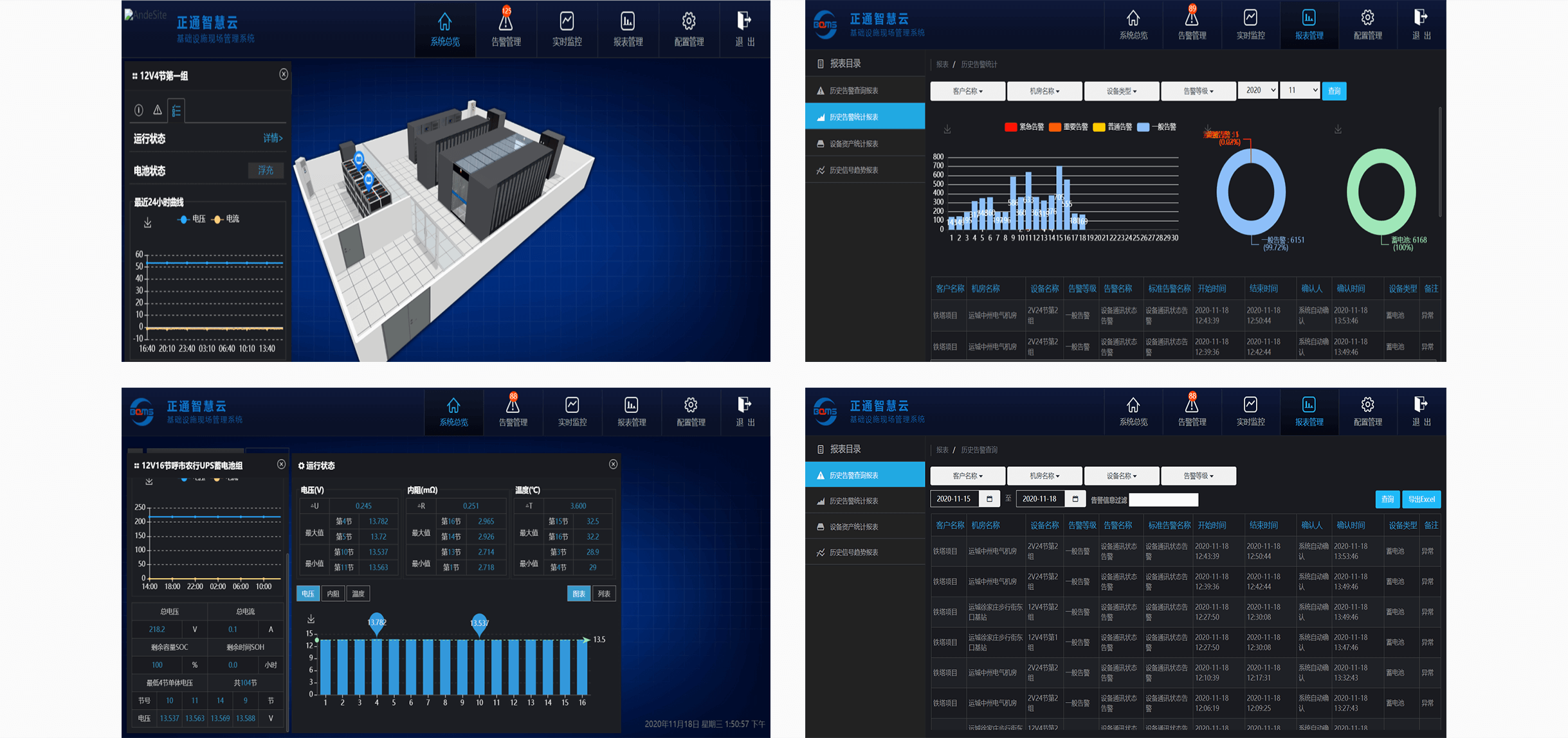

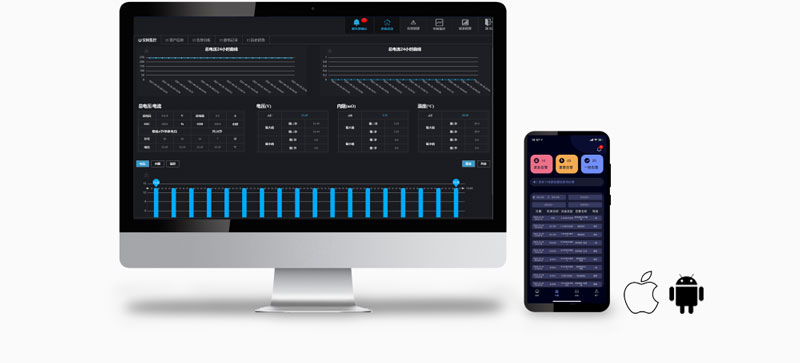

8、监控平台软件：采用B/S结构设计，网页方式浏览，支持云服务，响应速度快，人机界面友好。监控分析软件功能强大，可对历史数据进行查询、分类、自动生成柱状图、趋势图，并可自定义生成报表，具备智能专家分析系统，对监测数据进行自动分析并提供维护建议。

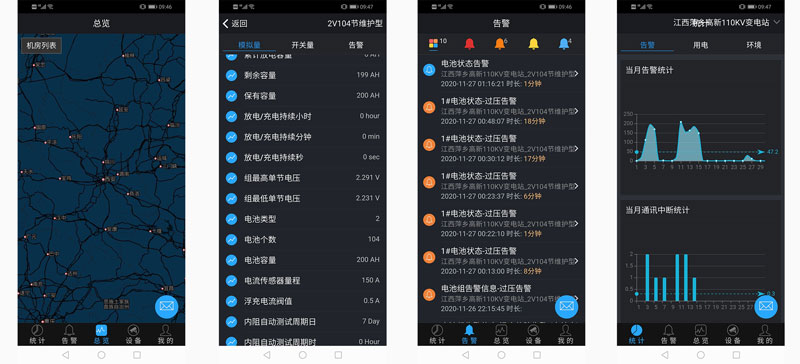

手机APP界面

9、手机APP：手机客户端监控软件，支持安卓和苹果系统。
